RFID基础知识专题        射频识别即RFID(Radio Frequency IDentification)技术,又称电子标签、无线射频识别,是一种通信技术,可通过无线电讯号识别特定目标并读写相关数据,而无需识别系统与特定目标之间建立机械或光学接触。
        最初在技术领域,应答器是指能够传输信息回复信息的电子模块,近些年,由於射频技术发展迅猛,应答器有了新的说法和含义,又被叫做智能标签或标签。RFID电子电梯合格证的阅读器(读写器)通过天线与RFID电子标签进行无线通信,可以实现对标签识别码和内存数据的读出或写入操作。典型的阅读器包含有高频模块(发送器和接收器)、控制单元以及阅读器天线。RFID射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别工作无需人工干预,可工作于各种恶劣环境。RFID技术可识别高速运动物体并可同时识别多个标签,操作快捷方便。
        RFID是一种简单的无线系统,只有两个基本器件,该系统用于控制、检测和跟踪物体。系统由一个询问器(或阅读器)和很多应答器(或标签)组成。
        RFID是RadioFrequencyIdentification的缩写,即无线射频识别,俗称电子标签

RFID技术的基本工作原理

RFID基础知识专题        RFID的基本组成部分:
        标签(Tag):由耦合元件及芯片组成,每个标签具有唯一的电子编码,附着在物体上标识目标对象。
        阅读器(Reader):读取(有时还可以写入)标签信息的设备,可设计为手持式或固定式。
        天线(Antenna):在标签和读取器间传递射频信号。
        RFID技术的基本工作原理并不复杂:标签进入磁场后,接收解读器发出的射频信号,凭借感应电流所获得的能量发送出存储在芯片中的产品信息(Passive Tag,无源标签或被动标签),或者由标签主动发送某一频率的信号(Active Tag,有源标签或主动标签),解读器读取信息并解码后,送至中央信息系统进行有关数据处理。
        一套完整的RFID系统,是由阅读器(Reader)与电子标签(TAG)也就是所谓的应答器(Transponder)及应用软件系统三个部份所组成,其工作原理是Reader发射一特定频率的无线电波能量给Transponder,用以驱动Transponder电路将内部的数据送出,此时Reader便依序接收解读数据,送给应用程序做相应的处理。
        以RFID卡片阅读器及电子标签之间的通讯及能量感应方式来看大致上可以分成:感应耦合(Inductive Coupling)及后向散射耦合(Backscatter Coupling)两种。一般低频的RFID大都采用第一种式,而较高频大多采用第二种方式。

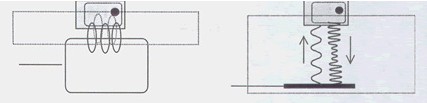

电感耦合    电磁反向散射耦合

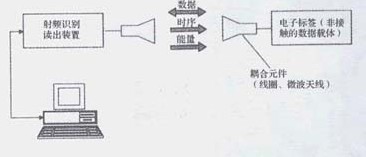

        阅读器根据使用的结构和技术不同可以是读或读/写装置,是RFID系统信息控制和处理中心。阅读器通常由耦合模块、收发模块、控制模块和接口单元组成。阅读器和应答器之间一般采用半双工通信方式进行信息交换,同时阅读器通过耦合给无源应答器提供能量和时序。在实际应用中,可进一步通过Ethernet或WLAN等实现对物体识别信息的采集、处理及远程传送等管理功能。应答器是RFID系统的信息载体,目前应答器大多是由耦合原件(线圈、微带天线等)和微芯片组成无源单元。

RFID的工作频率

        不同频段的RFID产品会有不同的特性,下面详细介绍无源的感应器在不同工作频率产品的特性以及主要的应用。
        目前定义RFID产品的工作频率有低频、高频和超高频的频率范围内的符合不同标准的不同的产品,而且不同频段的RFID产品会有不同的特性。其中感应器有无源和有源两种方式,下面详细介绍无源的感应器在不同工作频率产品的特性以及主要的应用。
        低频(从125KHz到135KHz):
        其实RFID技术首先在低频得到广泛的应用和推广。该频率主要是通过电感耦合的方式进行工作, 也就是在读写器线圈和感应器线圈间存在着变压器耦合作用。通过读写器交变场的作用在感应器天线中感应的电压被整流,可作供电电压使用。磁场区域能够很好的被定义,但是场强下降的太快。
        特性:
        1. 工作在低频的感应器的一般工作频率从120KHz到134KHz,TI的工作频率为134.2KHz。该频段的波长大约为2500m。
        2. 除了金属材料影响外,一般低频能够穿过任意材料的物品而不降低它的读取距离。
        3. 工作在低频的读写器在全球没有任何特殊的许可限制。
        4.低频产品有不同的封装形式。好的封装形式就是价格太贵,但是有10年以上的使用寿命。
        5.虽然该频率的磁场区域下降很快,但是能够产生相对均匀的读写区域。
        6.相对于其他频段的RFID产品,该频段数据传输速率比较慢。
        7.感应器的价格相对与其他频段来说要贵。
        符合的国际标准:
        a) ISO 11784 RFID畜牧业的应用-编码结构。
        b) ISO 11785 RFID畜牧业的应用-技术理论。
        c) ISO 14223-1 RFID畜牧业的应用-空气接口。
        d) ISO 14223-2 RFID畜牧业的应用-协议定义。
        e) ISO 18000-2定义低频的物理层、防冲撞和通讯协议。
        f) DIN 30745主要是欧洲对垃圾管理应用定义的标准。
        高频(工作频率为13.56MHz):
        在该频率的感应器不再需要线圈进行绕制,可以通过腐蚀或者印刷的方式制作天线。感应器一般通过负载调制的方式进行工作。也就是通过感应器上的负载电阻的接通和断开促使读写器天线上的电压发生变化,实现用远距离感应器对天线电压进行振幅调制。如果人们通过数据控制负载电压的接通和断开,那么这些数据就能够从感应器传输到读写器。
        特性:
        1. 工作频率为13.56MHz,该频率的波长大概为22m。
        2. 除了金属材料外,该频率的波长可以穿过大多数的材料,但是往往会降低读取距离。感应器需要离开金属一段距离。
        3. 该频段在全球都得到认可并没有特殊的限制。
        4. 感应器一般以电子标签的形式。
        5. 虽然该频率的磁场区域下降很快,但是能够产生相对均匀的读写区域。
        6. 该系统具有防冲撞特性,可以同时读取多个电子标签
        7. 可以把某些数据信息写入标签中。
        8. 数据传输速率比低频要快,价格不是很贵。
        符合的国际标准:
        a) ISO/IEC 14443近耦合IC卡,最大的读取距离为10cm。
        b) ISO/IEC 15693疏耦合IC卡,最大的读取距离为1m。
        c) ISO/IEC 18000-3 该标准定义了13.56MHz系统的物理层,防冲撞算法和通讯协议。
        d) 13.56MHz ISM Band Class 1 定义13.56MHz符合EPC的接口定义。
        超高频(工作频率为860MHz到960MHz之间):
        超高频系统通过电场来传输能量。电场的能量下降的不是很快,但是读取的区域不是很好进行定义。该频段读取距离比较远,无源可达10m左右。主要是通过电容耦合的方式进行实现。
        特性:
        1. 在该频段,全球的定义不是很相同-欧洲和部分亚洲定义的频率为868MHz,北美定义的频段为902到905MHz之间,在日本建议的频段为950到956之间。该频段的波长大概为30cm左右。
        2. 目前,该频段功率输出目前统一的定义(美国定义为4W,欧洲定义为500mW)。可能欧洲限制会上升到2W EIRP。
        3. 超高频频段的电波不能通过许多材料,特别是水,灰尘,雾等悬浮颗粒物资。相对于高频的电子标签来说,该频段的电子标签不需要和金属分开来。
        4. 电子标签的天线一般是长条和标签状。天线有线性和圆极化两种设计,满足不同应用的需求。
        5. 该频段有好的读取距离,但是对读取区域很难进行定义。
        6. 有很高的数据传输速率,在很短的时间可以读取大量的电子标签。
        符合的国际标准:
        a) ISO/IEC 18000-6 定义了超高频的物理层和通讯协议;空气接口定义了Type A和Type B两部分;支持可读和可写操作。
        b) EPCglobal 定义了电子物品编码的结构和甚高频的空气接口以及通讯的协议。例如:Class 0, Class 1, UHF Gen2。
        c) Ubiquitous ID日本的组织,定义了UID编码结构和通信管理协议。
        在将来,超高频的产品会得到大量的应用。例如WalMart,Tesco,美国国防部和麦德龙超市都会在它们的供应链上应用RFID技术。
        有源RFID技术(2.45GHz、5.8G):
        有源RFID具备低发射功率、通信距离长、传输数据量大,可靠性高和兼容性好等特点,与无源RFID相比,在技术上的优势非常明显。被广泛地应用到公路收费、港口货运管理等应用中。
        射频识别作为一种新兴的自动识别技术,在中国拥有巨大的发展潜力。
        射频识别技术(RFID,Radio Frequency Identification)实际上是自动识别技术(AEI,Automatic Equipment Identification)在无线电技术方面的具体应用与发展。该项技术的基本思想是,通过采用一些先进的技术手段,实现人们对各类物体或设备(人员、物品)在不同状态(移动、静止或恶劣环境)下的自动识别和管理。

RFID技术的发展历程

        1940-1950年:雷达的改进和应用催生了射频识别技术,1948年奠定了射频识别技术的理论基础。
        1950-1960年:早期射频识别技术的探索阶段,主要处于实验室实验研究。
        1960-1970年:射频识别技术的理论得到了发展,开始了一些应用尝试。
        1970-1980年:射频识别技术与产品研发处于一个大发展时期,各种射频识别技术测试得到加速。出现了一些最早的射频识别应用。
        1980-1990年:射频识别技术及产品进入商业应用阶段,各种规模应用开始出现。
        1990-2000年:射频识别技术标准化问题日趋得到重视,射频识别产品得到广泛采用,射频识别产品逐渐成为人们生活中的一部分。
        2000年后:标准化问题日趋为人们所重视,射频识别产品种类更加丰富,有源电子标签、无源电子标签及半无源电子标签均得到发展,电子标签成本不断降低,规模应用行业扩大。
        现在的射频识别技术:射频识别技术的理论得到丰富和完善。单芯片电子标签、多电子标签识读、无线可读可写、无源电子标签的远距离识别、适应高速移动物体的射频识别技术与产品正在成为现实并走向应用。

RFID标签的类别

        RFID标签分为被动,半被动(也称作半主动),主动三类。
        被动式:
        被动式标签没有内部供电电源。其内部集成电路通过接收到的电磁波进行驱动,这些电磁波是由RFID读取器发出的。当标签接收到足够强度的讯号时,可以向读取器发出数据。这些数据不仅包括ID号(全球唯一标示ID),还可以包括预先存在于标签内EEPROM中的数据。
        由于被动式标签具有价格低廉,体积小巧,无需电源的优点。目前市场的RFID标签主要是被动式的。
        半被动式:一般而言,被动式标签的天线有两个任务,第一:接收读取器所发出的电磁波,藉以驱动标签IC;第二:标签回传信号时,需要靠天线的阻抗作切换,才能产生0与1的变化。问题是,想要有最好的回传效率的话,天线阻抗必须设计在“开路与短路”,这样又会使信号完全反射,无法被标签IC接收,半主动式标签就是为了解决这样的问题。半主动式类似于被动式,不过它多了一个小型电池,电力恰好可以驱动标签IC,使得IC处于工作的状态。这样的好处在于,天线可以不用管接收电磁波的任务,充分作为回传信号之用。比起被动式,半主动式有更快的反应速度,更好的效率。
        主动式:
        与被动式和半被动式不同的是,主动式标签本身具有内部电源供应器,用以供应内部IC所需电源以产生对外的讯号。一般来说,主动式标签拥有较长的读取距离和较大的记忆体容量可以用来储存读取器所传送来的一些附加讯息。
        射频识别技术包括了一整套信息技术基础设施,包括:
        射频识别标签,又称射频标签、电子标签,主要由存有识别代码的大规模集成线路芯片和收发天线构成,目前主要为无源式,使用时的电能取自天线接收到的无线电波能量;射频识别读写设备以及 与相应的信息服务系统,如进存销系统的联网等。
        将射频类别技术与条码(Barcode)技术相互比较,射频类别拥有许多优点,如:
        可容纳较多容量。 通讯距离长。难以复制。对环境变化有较高的忍受能力。可同时读取多个标签。
        相对地有缺点,就是建置成本较高。不过目前透过该技术的大量使用,生产成本就可大幅降低。

RFID的应用范围

        1、物流:物流过程中的货物追踪,信息自动采集,仓储应用,港口应用,邮政,快递。
        2、零售:商品的销售数据实时统计,补货,防盗。
        3、制造业:生产数据的实时监控,质量追踪,自动化生产。
        4、服装业:自动化生产,仓储管理,品牌管理,单品管理,渠道管理。
        5、医疗:医疗器械管理,病人身份识别,婴儿防盗。
        6、身份识别: 电子护照,身份证,学生证等各种电子证件。
        7、防伪:贵重物品(烟,酒,药品)的防伪,票证的防伪等。
        8、资产管理: 各类资产(贵重的或数量大相似性高的或危险品等)。
        9、交通:高速不停车,出租车管理,公交车枢纽管理,铁路机车识别等。
        10、食品:水果,蔬菜,生鲜,食品等保鲜度管理。
        11、动物识别: 训养动物,畜牧牲口,宠物等识别管理。
        12、图书馆:书店,图书馆,出版社等应用。
        13、汽车: 制造,防盗,定位,车钥匙。
        14、航空:制造,旅客机票,行李包裹追踪。
        15、军事:弹药,枪支,物资,人员,卡车等识别与追踪。
        16、其它:其它相关RFID应用。

RFID与物联网的关系

RFID基础知识专题        物联网关键领域有以下四方面:1. RFID    2.传感网    3. M2M    4. 两化融合
        物联网(Internet of Things)是将各种信息传感设备,如射频识别RFID)、二维码、全球定位系统等与互联网结合起来而形成的一个巨大网络,方便识别和管理。由此可见,RFID电子标签物联网的关键核心技术之一。
