对于具有联网、移动端交互或远程管理能力的智能硬件，研发过程中往往还需要同时处理无线连接、功耗、设备身份、配网、固件升级、APP交互、结构空间以及天线布局等问题。很多项目在早期看起来只是“加一个蓝牙”或者“做个APP”，真正进入样机阶段后，却会发现这些功能已经影响到主控、电源、PCB、结构甚至产品使用流程。
因此，智能硬件研发的核心并不是简单增加联网能力，而是让硬件、嵌入式软件、无线通信和用户交互在同一个产品架构下协同工作。
智能硬件项目最容易出现的问题，是在产品概念阶段使用了大量功能描述，却没有明确设备真正需要完成的闭环。
例如“支持手机连接”“可以远程查看”“支持智能分析”，这些表述都还不能直接指导工程设计。
研发前需要继续明确：
设备通过BLE、Wi-Fi还是其他方式连接？
手机只是用于参数配置，还是承担主要交互？
设备离开手机以后能不能独立工作？
数据是只在本地保存，还是必须上传服务器？
是否需要远程控制？
是否允许离线使用？
后续是否需要OTA升级？
这些问题会直接决定系统架构。
例如，仅需要手机近距离配置参数的设备，BLE可能已经满足需求；如果设备需要持续接入局域网或互联网，Wi-Fi或者其他联网方案可能更合适。
智能硬件方案设计首先要回答的不是“采用什么无线技术”，而是设备、用户和数据之间究竟怎样交互。
智能硬件常见架构有两种。
一种是使用MCU作为主控，再增加独立BLE、Wi-Fi或蜂窝通信模块；另一种是直接采用集成无线能力的SoC，例如部分ESP32系列产品，由同一平台同时完成传感器采集、业务逻辑和无线通信。
两种方式都没有绝对优劣。
独立MCU加无线模块的方案可以让控制与通信相对独立，在某些实时控制或既有硬件平台中更容易集成；无线SoC则可以减少器件数量和主控之间的通信接口，适合功能相对集中、无线连接占比较高的终端产品。
真正需要比较的是：
主控性能和存储是否够用，无线协议是否满足产品需求，休眠模式是否符合功耗目标，外围接口数量是否足够，以及软件团队对平台的开发和维护成本。
如果设备后续可能增加显示、算法、本地存储或者更多通信方式，还需要为功能演进留出合理资源。
无线功能不是一个可以在项目后期随意附加的模块，它通常从主控选型开始就已经进入系统架构。
对于电池供电智能硬件，续航往往是产品指标中最容易被低估的一项。
很多项目最初只关注MCU或无线芯片的数据手册功耗，却忽略了整个设备的工作周期。
真正的平均功耗可能来自多个部分：
MCU运行和休眠；
传感器测量；
BLE广播或连接；
Wi-Fi入网和数据上传；
指示灯、蜂鸣器或显示屏；
电源芯片的静态电流；
外围器件在休眠时仍然存在的漏电。
如果设备每天只上传几次数据，深度休眠能力可能非常重要；如果需要持续保持连接，运行状态功耗和无线通信策略则会成为主要因素。
所以更合理的方式，是按实际使用流程建立功耗模型：
设备一天休眠多久、采集多久、通信多久，每种状态消耗多少电流，再估算整机平均功耗和理论续航。
智能硬件续航是工作状态、持续时间和电池有效容量共同作用的结果，不是单看主控最低休眠电流就能确定。
联网设备第一次使用时，需要解决“这是谁的设备”和“它如何进入网络”两个基本问题。
BLE设备可能通过扫描和绑定建立用户与设备关系；Wi-Fi设备则还可能需要完成SSID和密码配置。
这些流程看起来主要发生在APP中，实际上涉及设备端协议、唯一标识、存储和状态管理。
例如一个设备恢复出厂设置以后，原有绑定关系怎么处理？
同一设备是否允许多个用户管理？
手机更换以后是否需要重新绑定？
配网中断以后设备处于什么状态？
设备序列号、芯片唯一标识或后台分配的设备ID如何与用户和后台记录对应？
如果涉及设备认证，还需要进一步确定密钥、证书或其他身份凭据的管理方式。
这些问题如果等APP开发以后再确定，往往会同时修改固件协议和设备数据结构。
因此，设备身份、绑定、解绑、配网和恢复出厂设置最好在智能硬件架构阶段一起定义。
无线智能硬件还有一个普通有线设备不一定会遇到的问题：射频性能受到结构影响。
即使直接使用成熟无线模组，天线附近仍然通常需要保留合理净空区域，并避免金属、电池、屏蔽罩、连接器等结构对天线产生不利影响。
如果产品外壳中存在大面积金属，或者PCB空间非常紧张，还可能需要更早考虑天线形式和安装位置。
因此，PCB工程师和结构工程师不能完全独立工作。
结构设计不仅决定产品外观，还会限制：
PCB尺寸；
电池位置；
按键和接口位置；
传感器开孔；
天线区域；
散热空间；
装配和防护方式。
很多智能硬件在PCB功能验证完成后才开始大幅压缩结构尺寸，最终又不得不重新调整天线、电池和板卡布局。
对于无线智能硬件，结构不是电路完成以后再套上的外壳，而是射频、电源和PCB设计的一部分。
如果智能硬件用于户外、可穿戴、厨房、卫浴或其他可能接触灰尘和液体的环境，产品定义阶段就要考虑外壳防护目标。
现行GB/T 4208-2017《外壳防护等级（IP代码）》及其第1号修改单，对外壳防止人体接近危险部件、固体异物进入和水进入等防护等级进行了规定。具体产品需要达到何种IP等级，还应结合实际使用环境以及适用的产品标准确定。
但IP等级不是写在需求表里的一个数字就能自动实现。
接口开孔、按键、扬声器、充电口、结构接缝、密封圈以及外壳材料都会影响最终防护能力。
如果项目确实有明确防水防尘要求，最好在结构设计开始时确定目标等级和验证方式，而不是样机结构已经确定后再增加密封措施。
很多智能硬件需要配套APP，但APP在整个系统中的角色应该根据产品需求确定。
一个简单BLE终端可能只需要：
设备搜索；
连接；
参数配置；
状态查看；
固件升级。
另一些联网产品则需要账号、设备管理、历史数据、消息通知以及远程控制。
这里需要避免一个常见问题：设备端和APP各自独立定义功能。
例如APP显示一个“在线”状态，设备端必须先明确在线到底代表BLE连接存在、云端连接正常，还是核心业务功能正在运行。
APP允许修改某个参数，固件也需要定义参数合法范围、保存方式以及修改后的生效条件。
智能硬件的APP不是设备功能的外部包装，而是设备通信协议和状态模型在用户侧的呈现。
因此，APP可以稍晚进入详细界面开发，但设备协议和数据模型不能等到最后才确定。
智能硬件进入真实用户环境后，现场连接调试器更新固件通常并不现实。
所以很多联网设备会考虑OTA。
OTA不仅是下载一个固件文件。
系统还需要考虑：
固件版本；
升级包的完整性与真实性校验；
Flash空间和分区；
Bootloader；
升级失败和意外断电处理；
是否需要回滚或防降级机制；
升级过程中设备是否还能执行关键功能。
这些要求会影响主控存储配置和Flash分区。
如果第一版硬件按照“程序刚好能放下”进行资源配置，等到后期再加入OTA，可能就需要更换芯片或者增加外部存储。
所以OTA是否需要，最好在主控选型阶段确定。
第一版智能硬件样机完成以后，验证不能只停留在GPIO、传感器和无线模块是否工作。
更重要的是模拟真实用户流程。
例如：
设备第一次开机能否正常被发现；
绑定中断以后能否重新操作；
手机离开后设备怎样运行；
无线断开能否自动恢复；
电量不足时怎样提示；
反复开关机会不会丢配置；
OTA失败以后设备能否继续启动；
不同手机或路由器环境下连接是否稳定。
如果设备有外壳，还需要在整机装配状态下重新检查无线信号、传感器表现、按键操作、温升和充电。
因为裸板工作正常，并不能证明装进最终结构以后仍然具有相同性能。
智能硬件样机真正需要验证的是完整使用闭环，而不是只证明PCB和固件分别能够运行。
北京心玥科技有限公司围绕电子产品与嵌入式软硬件、智能硬件等方向开展相关技术服务，相关研发环节涉及STM32、ESP32等MCU及无线平台、原理图与PCB设计、嵌入式固件、传感器和通信模块、样机调试，并可根据具体产品需要配套APP或上位机等软件。

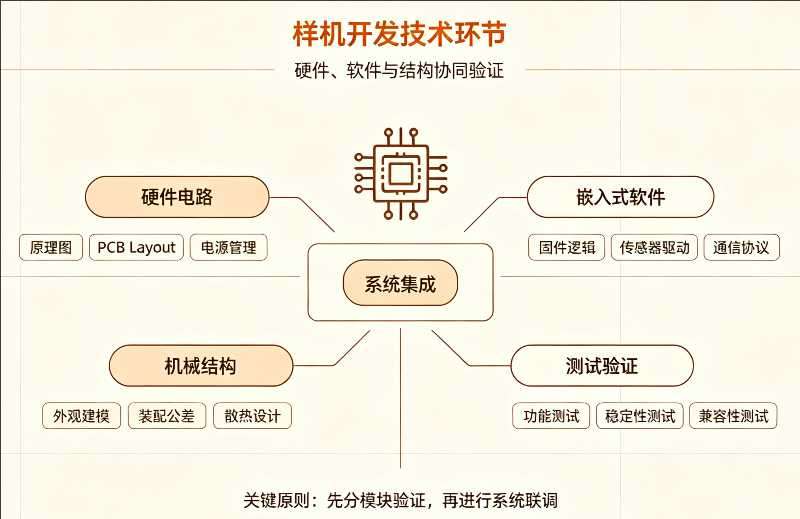

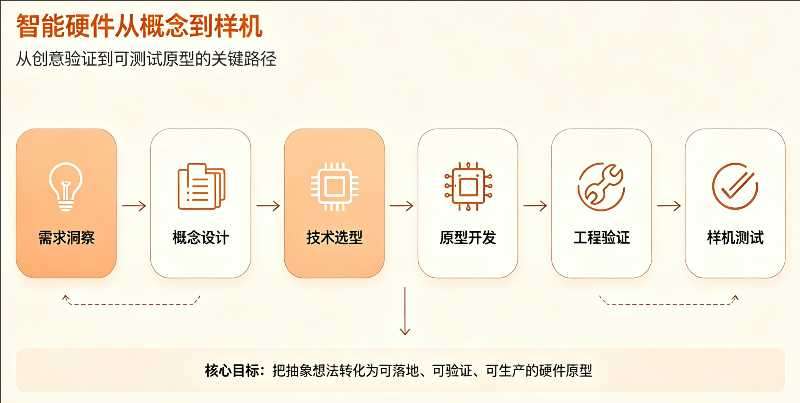

对于智能硬件项目，从概念走到样机，通常需要同步明确产品功能、主控和无线架构、功耗预算、硬件接口、结构空间、设备协议、升级策略以及应用软件边界。
